首页 > 供应产品 > 无磷无氮水基清洗液中性环保清洗锡膏助焊剂sip系统封装

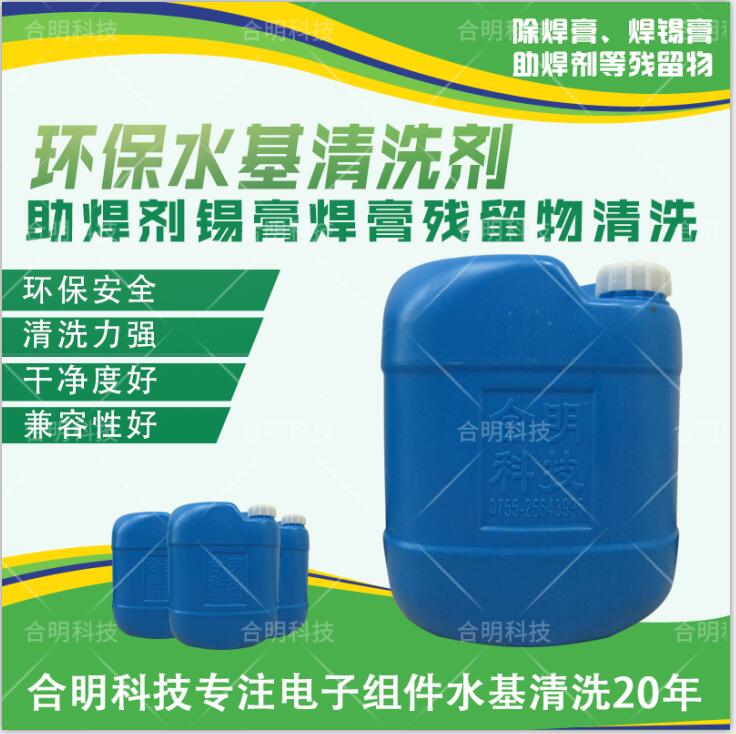

无磷无氮水基清洗液中性环保清洗锡膏助焊剂sip系统封装
点击图片查看原图
产品: 浏览次数:157无磷无氮水基清洗液中性环保清洗锡膏助焊剂sip系统封装
品牌: 合明科技Unibright
规格: 20L/桶
产地: 惠州
用途: 无磷无氮中性水基清洗剂
单价: 面议
最小起订量: 5 桶
供货总量: 9999 桶
发货期限: 自买家付款之日起 7 天内发货
有效期至: 长期有效
最后更新: 2023-06-09 09:41
  询价
详细信息

无磷无氮水基清洗液中性环保清洗锡膏助焊剂 sip系统封装 合明科技

SiP清洗,SiP芯片水基清洗,SiP清洗工艺,SiP清洗技术,SiP清洗方式,SiP清洗设备,SIP系统级封装清洗,PCBA线路板清洗_芯片封装清洗剂_助焊剂清洗液合明科技专注精密电子清洗技术20多年,是SMT贴装/DIP封装,功率半导体器件及芯片封装精密清洗工艺技术方案、产品、清洗设备提供商。是电子制造业水基清洗技术的国内自主掌握技术先创,具有二十多年的技术产品、工艺及 定制化清洗 解决方案服务经验。水基清洗剂,国产水基清洗剂,环保清洗剂。SiP是半导体封装领域的的一种新型封装技术,将一个或多个IC芯片及被动元件整合在一个封装中,综合了现有的芯核资源和半导体生产工艺的优势。SiP是为整机系统小型化的需要,提高半导体功能和密度而发展起来的。SiP使用成熟的组装和互连技术,把各种集成电路如CMOS电路、GaAs电路、SiGe电路或者光电子器件、MEMS器件以及各类无源元件如电阻、电容、电感等集成到一个封装体内。半导体芯片和封装体的电学互联,通常有三种实现途径,引线键合(WB)、载带自动焊(TAB)和倒装焊(Flip Chip),一级封装的可以使用金属、陶瓷,塑料(聚合物)等包封材料。封装工艺设计需要考虑到单芯片或者多芯片之间的布线,与PCB节距的匹配,封装体的散热情况等。焊球阵列封装(BGA)获得迅猛发展,并成为主品。BGA按封装基板不同可分为塑料焊球阵列封装(PBGA),陶瓷焊球阵列封装(CBGA),载带焊球阵列封装(TBGA),带散热器焊球阵列封装(EBGA),以及倒装芯片焊球阵列封装(FC-BGA)等。多芯片封装、堆叠芯片尺寸封装、薄堆叠芯片尺寸封装等均属于芯片堆叠封装的范畴。芯片堆叠封装技术优势在于采用减薄后的晶圆切片可使封装的高度低。堆叠封装有两种不同的表现形式,即PoP堆叠(Package on Package,PoP)和PiP堆叠(Package in Package Stacking,PiP)。晶圆级封装(WLP)就是在封装过程部分工艺过程都是对晶圆(大圆片)进行操作,对晶圆级封装(WLP)的需求不仅受到小封装尺寸和高度的要求,还必须满足简化供应链和降低总体成本,并提高整体性能的要求。
无磷无氮中性水基用于SiP系统封装及各类型线路板组装件上的助焊剂和锡膏残留,对敏感金属和聚合物材料有的材料兼容性_无磷无氮中性水基清洗剂_合明科技,IC封装基板起到在芯片与常规印制电路板(多为主板、母板、背板)的不同线路之间提供电气连接(过渡)的作用,同时为芯片提供保护、支撑、散热的通道,以及达到符合标准安装尺寸的。可实现多引脚化、缩小封装产品面积、改善电性能及散热性、实现高密度化等是它的优点。因此以BGA、CSP以及倒装芯片(FC,FpilChpi)等形式的半导体封装基板,在近年来的应用领域得到扩大,广为流行。合明科技专注精密电子清洗技术20多年,是SMT贴装/DIP封装,功率半导体器件及芯片封装精密清洗工艺技术方案、产品、清洗设备提供商。精密电子清洗除焊后助焊剂、锡膏、焊膏、球焊膏、焊锡膏、锡渣等残留物。水基系列产品,精细化对应涵盖从半导体封测到PCBA组件终端,包括有水基和半水基清洗剂,碱性和中性的水基清洗剂等。具体表现在,在同等的清洗力的情况下,合明科技的兼容性较佳. 封装包括倒装芯片、WLCSP晶圆级芯片封装、3D IC集成电路封装、SiP系统级封装、细间距封装等等。
无磷无氮
无磷无氮中性水基用于SiP系统封装及各类型线路板组装件上的助焊剂和锡膏残留,对敏感金属和聚合物材料有的材料兼容性_无磷无氮中性水基清洗剂_合明科技,近年来,随着消费类电子产品(尤其是移动通信电子产品)的飞速发展,使得三维高密度系统级封装(3D SiP,System in Package/SoP,System on Package)成为了实现、低功耗、小型化、异质工艺集成、低成本的系统集成电子产品的重要技术方案,半导体技术路线(ITRS)已经明确SiP/SoP将是未来追赶摩尔(More than Moore)定律的主要技术。SiP从结构方向上可以分为两类基本的形式,一类是多块芯片平面排布的二维封装结构(2D SiP),另一类是芯片垂直叠装的三维封装/集成结构(3D SiP)。合明科技专注精密电子清洗技术20多年,是SMT贴装/DIP封装,功率半导体器件及芯片封装精密清洗工艺技术方案、产品、清洗设备提供商。精密电子清洗除焊后助焊剂、锡膏、焊膏、球焊膏、焊锡膏、锡渣等残留物。水基系列产品,精细化对应涵盖从半导体封测到PCBA组件终端,包括有水基和半水基清洗剂,碱性和中性的水基清洗剂等。具体表现在,在同等的清洗力的情况下,合明科技的兼容性较佳. 封装包括倒装芯片、WLCSP晶圆级芯片封装、3D IC集成电路封装、SiP系统级封装、细间距封装等等。
无磷无氮
无磷无氮中性水基用于SiP系统封装及各类型线路板组装件上的助焊剂和锡膏残留,对敏感金属和聚合物材料有的材料兼容性_无磷无氮中性水基清洗剂_合明科技,多芯片组件(MCM)和系统封装(SiP)也在蓬勃发展,这可能孕育着电子封装的下一场革命性变革。MCM按照基板材料的不同分为多层陶瓷基板MCM(MCM-C)、多层薄膜基板MCM(MCM-D)、多层印制板MCM(MCM-L)和厚薄膜混合基板MCM(MCM-C/D)等多种形式。SiP是为整机系统小型化的需要,提高半导体功能和密度而发展起来的。SiP使用成熟的组装和互连技术,把各种集成电路如CMOS电路、GaAs电路、SiGe电路或者光电子器件、MEMS器件以及各类无源元件如电阻、电容、电感等集成到一个封装体内,实现整机系统的功能。器件和组件,比如POP、SIP、IG BT、PCBA,清洗主要是为了去除在焊接中所产生的焊剂或焊膏的残余物、污垢。先要针对焊接所用的焊膏和锡膏的可清洗性进行水基清洗剂的选型和匹配,在常规工艺条件或者特定工艺条件下面进行测试,水基清洗剂能够将焊剂和焊膏残余物能够清除而达到干净度的要求。匹配性很重要,既要考虑残留物的可清洗性,同时也要考虑水基清洗剂的清洗能力和力度。在预设的工艺条件下面,污垢能清除干净,才能达到要的技术指标。
被清洗物上往往有多种物质材料构成,包括金属材料、非金属材料、化学材料。比如SIP,通常上面包括了镀金面,银表面,芯片表面铝层,焊料合金表面,元件表面的化学涂覆层,粉沫冶金器件的非金属材料以及包括阻焊膜、字符等等化学材料,都需要在清洗制程中,不会受到影响或者影响在可允许范围之内。材料兼容性是水基清洗中繁琐同时也是重要的考虑因素,水基清洗剂选型在针对被清洗物上材料兼容性的考量所占的权重比大,涉及面广,测试验证手续复杂。需要有一系统规范的验证方式来针对材料兼容性进行系统的验证和评估。才可能保证被清洗物件等等材料在清除污垢后,能保证这些材料原有的功能特性。当然,同时也需考虑运行设备与清洗剂所接触的材料的兼容性,清洗机上的泵,阀,管件,喷头,输送及密封材料都需做水基清洗剂的材料兼容性测试。
无磷无氮
无磷无氮中性水基用于SiP系统封装及各类型线路板组装件上的助焊剂和锡膏残留,对敏感金属和聚合物材料有的材料兼容性_无磷无氮中性水基清洗剂_合明科技,封装基板从PCB中分离立出来的历程和原因
20世纪80年代以后,新材料、新设备的广泛应用,集成电路设计与制造技术按照“摩尔定律”飞速发展,微小敏感的半导体元件问世,大规模集成电路与大规模集成电路设计出现,高密度多层封装基板应运而生,使集成电路封装基板从普通的印制电路板中分离出来,形成了的集成电路封装基板制造技术。
目前,在常规PCB板的主品中,线宽/线距50μm/50μm的产品属于PCB产品了,但该技术仍然无法达到目前主流芯片封装的技术要求。在封装基板制造领域,线宽/线距在25μm/25μm的产品已经成为常规产品,这从侧面反映出封装基板制造与常规PCB制造比,其在技术为。封装基板从常规印制电路板中分离的根本原因有两方面:一方面,由于PCB板的精细化发展速度芯片的精细化发展速度,导致芯片与PCB板之间的直接连接比较困难。另一方面,PCB板整体精细化提高的成本远通过封装基板来互连PCB和芯片的成本。
封装基板的主要结构和生产技术
目前,在封装基板行业还没有形成统一的分类标准。通常根据适用基板制造的基板材料、制作技术等方面进行分类。根据基板材料的不同,可以将封装基板分为无机封装基板和有机封装基板。无机封装基板主要包括:陶瓷基封装基板和玻璃基封装基板。有机封装基板主要包括:酚醛类封装基板、聚酯类封装基板和环氧树脂类封装基板等。根据封装基板制作方法不同,可以将封装基板分为有核(Core)封装基板和新型无核(Coreless)封装基板。
合明科技专注精密电子清洗技术20多年,是SMT贴装/DIP封装,功率半导体器件及芯片封装精密清洗工艺技术方案、产品、清洗设备提供商。精密电子清洗除焊后助焊剂、锡膏、焊膏、球焊膏、焊锡膏、锡渣等残留物。水基系列产品,精细化对应涵盖从半导体封测到PCBA组件终端,包括有水基和半水基清洗剂,碱性和中性的水基清洗剂等。具体表现在,在同等的清洗力的情况下,合明科技的兼容性较佳. 封装包括倒装芯片、WLCSP晶圆级芯片封装、3D IC集成电路封装、SiP系统级封装、细间距封装等等。
封装技术中的一个主要问题是芯片占用面积,即芯片占用的印刷电路板(PCB)的面积。从早期的DIP封装,当前主流的CSP封装,芯片与封装的面积比可达1:1.14,已经十分接近1:1的理想值。而MCM到SiP封装,从平面堆叠到垂直堆叠,芯片与封装的面积相同的情况下进一步提。水基清洗工艺中,时间、温度及物理作用力的强度对污垢的去除效果、材料兼容性都影响巨大。如何在工艺参数考虑技术点,结合设备条件能够获得好的清洗效果,合明中性水基清洗剂具有好的特性表现,能够适应各种不同类型的锡膏、焊膏残留物的清洗效果体现,同时对金属材料、化学材料和非金属材料也有非常好的材料兼容性表现。可实现批量超声波清洗工艺,也可使用于喷淋工艺中,性态稳定,浓度适应范围广,工艺窗口宽,泡沫少,连续运行效果稳定,成本低,为众多中性水基清洗剂客户提供了选择。
